스마트팩토리 · 생산실행

물류 CIM

단위 구간(AGV·Conveyor·Stocker)의 물류설비를 표준 제어해 필요한 시점에 제품·자재를 자동 공급한다

Type B · Specialized Solution — 고객이 궁금해하는 것 “이 문제를 어떻게 해결하는가?”

원본 브로슈어 ↗

Customer Challenge

  • “설비 이송 동작 개선이 어려워요”
  • “복잡한 상황에 대한 처리가 힘들어요”

자동화·표준화된 물류설비 제어 시스템 필요

What it is

개념

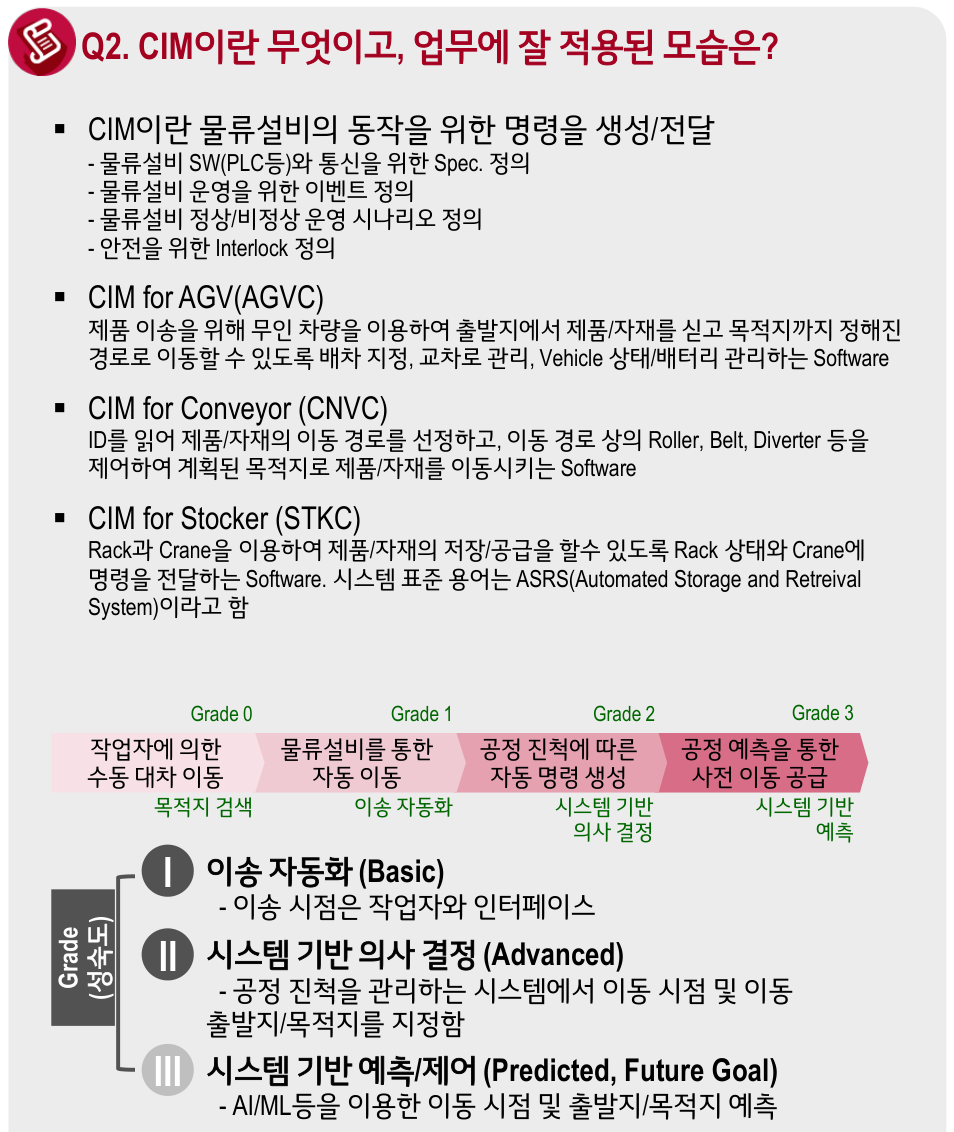

CIM 개념·성숙도 도해 — 물류설비 동작 명령을 생성·전달하는 CIM을 AGV(AGVC)·Conveyor(CNVC)·Stocker(STKC)용 Software로 구분하고, 작업자 수동 대차 이동(Grade 0)→물류설비 자동 이동(Grade 1)→공정 진척에 따른 자동 명령 생성(Grade 2)→공정 예측을 통한 사전 이동 공급(Grade 3)의 이송 자동화 성숙도 단계를 제시
CIM 개념·성숙도 도해 — 물류설비 동작 명령을 생성·전달하는 CIM을 AGV(AGVC)·Conveyor(CNVC)·Stocker(STKC)용 Software로 구분하고, 작업자 수동 대차 이동(Grade 0)→물류설비 자동 이동(Grade 1)→공정 진척에 따른 자동 명령 생성(Grade 2)→공정 예측을 통한 사전 이동 공급(Grade 3)의 이송 자동화 성숙도 단계를 제시 — 출처 가로형 브로슈어(국문 57면) p54

CIM이란 물류설비 구동을 위한 명령을 생성/전달하는 PC기반 Software

  • 상위시스템(MES/MCS)에서 결정한 제품/자재의 이송을 위한 출발지/목적지를 물류 설비로 전달
  • 생산설비의 상태 확인 및 안전한 이송 진행을 위한 Interlock
  • 여러 개의 이송 명령을 Queueing한 후 순차적으로 수행하여 효율적/안정적 제품 공급

상위시스템에서 이송 제품을 선정하는 사유는, 생산 설비의 상태 및 제품 생산 계획 등을 가장 효율적으로 파악/결정할 수 있기 때문이며, 현장의 결정에 의한 제품 이송도 가능함

Key Capabilities

  • 물류설비 SW(PLC등)와 통신을 위한 Spec. 정의
  • 물류설비 운영을 위한 이벤트 정의
  • 물류설비 정상/비정상 운영 시나리오 정의
  • 안전을 위한 Interlock 정의
CIM for AGV(AGVC)
제품 이송을 위해 무인 차량을 이용하여 출발지에서 제품/자재를 싣고 목적지까지 정해진 경로로 이동할 수 있도록 배차 지정, 교차로 관리, Vehicle 상태/배터리 관리하는 Software

Key Benefits

정성

Separate Operation and Equip.
물류설비와 운영 업무의 분리 · 운영 변경에 따른 영향도 최소화 · 운영 개선에 용이

Why LG CNS

  • 생산 설비의 Idle Time 최소화를 통한 생산 능력 향상
  • 물류 사양 표준화를 통해 물류 설비 셋업 단축
  • 물류 자동화를 통한 현장 인원 최소화

Architecture / Integration

물류설비
센서를 이용, 구동부(servo, Cylinder 등)를 제어하는 물류 보관 및 이송 목적의 설비
HW
Sensors — 위치, 크기 등을 감지하는 장치 · Servo, Cylinder — 물체를 움직이기 위한 장치
SW
PLC (Programmable Circuit Logic) — 단순한 입력값(센서값) 기반 실시간 제어기
이송 물류설비
AGV(Automated Guided Vehicle) — 제품/자재를 싣고 이동하는 물류설비 · Conveyor — Roller, Belt등을 이용하여 제품/자재를 이동시키는 물류설비
저장 물류설비
Stocker — 제품/자재를 Rack 형태로 보관하는 물류설비

Use Case

활용 시나리오

자동 물류 시스템을 통한 운영 고도화·최적화

Grade 0
작업자에 의한 수동 대차 이동 — 목적지 검색
Grade 1
물류설비를 통한 자동 이동 — 이송 자동화
Grade 2
공정 진척에 따른 자동 명령 생성 — 시스템 기반 의사 결정
Grade 3
공정 예측을 통한 사전 이동 공급 — 시스템 기반 예측
I. 이송 자동화 (Basic)
이송 시점은 작업자와 인터페이스
II. 시스템 기반 의사 결정 (Advanced)
공정 진척을 관리하는 시스템에서 이동 시점 및 이동 출발지/목적지를 지정함
III. 시스템 기반 예측/제어 (Predicted, Future Goal)
AI/ML등을 이용한 이동 시점 및 출발지/목적지 예측

Proof

Quote·인증

생산 엔지니어
필요한 시점에 자동으로 제품/자재가 공급되어 편리합니다.
자동화(FA) 엔지니어
사람에 의한 제품/자재 공급 오류가 줄어들었습니다.
